WS万向节 等速万向节 316不锈钢万向节制造厂家 品质保证
发布时间：2016-03-23 来源：上海昕德（WS)可伸缩精密小型万向节/小型万向节联轴器/昕德小型十字万向节/精密万向联轴器/T-不锈钢万向节/特点：
2、WSD型为单节式精密万向节，WS型为双节式精密万向节；
3、每节最大轴间夹角45°;。
4、成品孔H7，可根据要求，开键槽、六方孔和四方孔。
5、允许两轴间夹角在限定的范围内随工作需要而改变。
6 、有带滑动轴承及滚针轴承两种型式，根据用户要求而定。带滚针轴承的，动态负载高，轴承游隙小，最高转速可达4000rpm，带滑动轴承的最高转速为1000rpm。
7、材料：优质合金钢AISI41140或JIS SCM440或40Cr；
轴销和支撑块公制万向节由优质的高等级合金钢制成。公制单节万向节工作角度可以达45°，公制双节万向节组合角度则可以达90°。
@.公制尺寸遵循DIN 808
@.高等级合金钢
@.工作角度达45°
提供可选的毂和表面处理的多种选择。

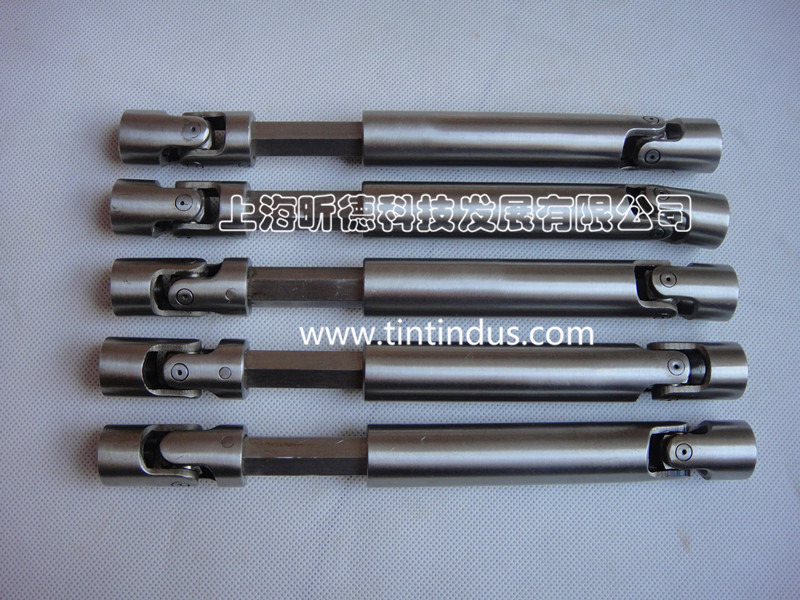

根据公制万向节开发的公制驱动轴总成可以适合广泛的应用。系统总长可以根据客户的要求定制。定制的系统可以选择多种形式的套筒端来装配总成，驱动轴受力时可以是可伸缩的和弹性的。
标准不锈钢万向节采用304不锈钢，销轴和支撑块采用硬化过的416不锈钢，以实现更高强度，提高耐磨性。叉的材质可以为 303、304、316L、416 或 420不锈钢，精确匹配客户的应用。此外，为保护环境，销轴和支撑块可加上润滑保护套，或根据要求采用更高级的不锈钢制造。 抗腐蚀 ，标准工作角度达35° ，可以使用保护套在恶劣环境下进一步得到保护。
可以根据客户独特的应用设计合适的总成。
@.驱、从动两轴间等速运转
@. 快速更换
@.定制设计以符合特定的应用标准
滚针轴承万向节配置了预润滑的滚针轴承。滚针轴承万向节是设计用于类似机器人和精密仪器等精确定位的低背隙要求以及能保持持续运转的应用中。此万向节具有很好的轴向刚性，因此可以适于推拉负载的应用中，可以在大角度和高转速下出色运转。
@.高速运转
@.低背隙
@.保持持续运转
生产G/GD万向节%上海精密万向节%十字轴万向节厂家%
边接更大的轴间距
GA型（滑动轴承）nmax.＝1000min-1
成品也公差为H7，另可根据要求，开键槽、六角孔和方孔
安装长度L和X（行程）的计算
行程X≤Lmax－2·L2－B Lmin≥Lmax－2·L2＋B
最小尺寸Lmin：2 2 Lmin＝L2＋B＋X＋L2
注：（以上供参考）精密可伸缩型万向节根据需方来图来样定做，成品孔另可根据要求开键槽、六角孔和方孔，价格可电话协商 3GA d1Ф20 ，d2=Ф20花键槽DIN标准 550/650
规格和型号 成品孔径(H7) 成品孔径(H7)键槽按 DIN6885-1(JS9)标准 安装长度Lmin/Lmax
小型十字万向节=WSD万向节参数=WSD万向节性能=昕德WSD万向节价格=万向节联轴器原理=-万向节厂，质优价廉，值得信赖，交货期快！
