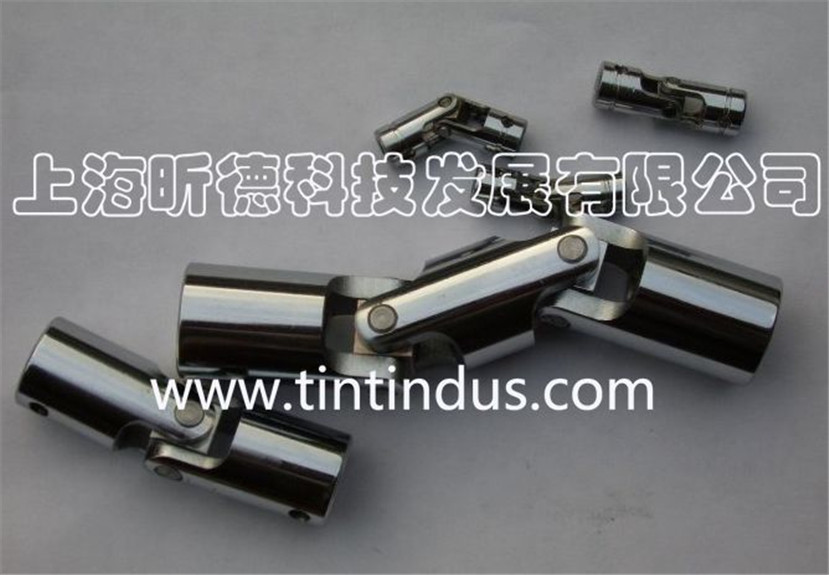

. 可伸缩精密万向节 精密万向联轴器，不锈钢万向节
发布时间：2016-03-23 来源：上海昕德
万向节特点：使用于联结空间同一平面上两轴线夹角β≤45°的传动场合。可分为单十字型、双十字型、可伸缩型和法兰型。具有传递扭矩大，使用寿命长，应用范围广等特点。它的应用特别是对冶金行业的技术改造及机械产品更新换代提供了在有利条件。中间采用方块体加滑动轴承可传递大扭矩，采用滚针轴承可提转 速，理论达到4000转/分钟。特殊设计更可达到10000转/分钟。
使用范围：广泛用于轧钢机械、校平机械、轧辊机械、印刷机械、包装机械、木工机械、汽车行业、自动化设备等行业。
轴销和支撑块公制万向节由优质的高等级合金钢制成。公制单节万向节工作角度可以达45°，公制双节万向节组合角度则可以达90°。
· 公制尺寸遵循DIN 808
· 高等级合金钢
· 工作角度达45°
· 提供可选的毂和表面处理的多种选择。
根据公制万向节开发的公制驱动轴总成可以适合广泛的应用。系统总长可以根据客户的要求定制。定制的系统可以选择多种形式的套筒端来装配总成，驱动轴受力时可以是伸缩的和弹性的。
标准不锈钢万向节采用304 不锈钢，销轴和支撑块采用硬化过的 416 不锈钢，以实现更高强度，提高耐磨性。叉的材质可以为 303、304、316L、416 或 420 不锈钢，精确匹配客户的应用。此外，为保护环境，销轴和支撑块可加上润滑保护套，或根据要求采用更高级的不锈钢制造。 抗腐蚀 ，标准工作角度达35° ，可以使用保护套在恶劣环境下进一步得到保护。
· 驱、从动两轴间等速运转
· 快速更换
· 定制设计以符合特定的应用标准
滚针轴承万向节配置了预润滑的滚针轴承。滚针轴承万向节是设计用于类似机器人和精密仪器等精确定位的低背隙要求以及能保持持续运转的应用中。此万向节具有很好的轴向刚性，因此可以适于推拉负载的应用中，可以在大角度和高转速下出色运转。
· 高速运转
· 低背隙
· 保持持续运转
使用于联结空间同一平面上两轴线夹角β≤45°的传动场合。可分为单十字型、双十字型、可伸缩型和法兰型。具有传递扭矩大，使用寿命长，应用范围广等特点。它的应用特别是对冶金行业的技术改造及机械产品更新换代提供了在有利条件。中间采用方块体加滑动轴承可传递大扭矩，采用滚针轴承可提高转速，理论达到4000转/分钟。G GD万向节 精密万向节 十字轴万向节 上海万向节厂家G GD万向节 精密万向节 十字轴万向节 上海万向节厂家G GD万向节 精密万向节 十字轴万向节 上海万向节厂家G GD万向节 精密万向节 十字轴万向节 上海万向节厂家G GD万向节 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家 精密万向节 上海精密万向节 供应精密万向节 万向节厂家
边接更大的轴间距
GA型（滑动轴承）nmax.＝1000min-1
成品也公差为H7，另可根据要求，开键槽、六角孔和方孔
安装长度L和X（行程）的计算
行程X≤Lmax－2·L2－B Lmin≥Lmax－2·L2＋B
最小尺寸Lmin：2 2 Lmin＝L2＋B＋X＋L2
注：（以上供参考）精密可伸缩型万向节根据需方来图来样定做，成品孔另可根据要求开键槽、六角孔和方孔，价格另议 3GA d1Ф20 d2=Ф20花键槽DIN标准 550/650
规格和型号 成品孔径(H7) 成品孔径(H7)键槽按 DIN6885-1(JS9)标准 安装长度Lmin/Lmax
