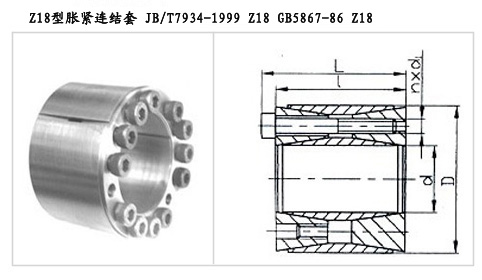

Z18胀紧套

A 基本尺寸（mm ）Dimensions

额定负荷

内六角螺钉

胀套与轴结合面上的压力 p_t
N/mm²

胀套与轮载结合面上的压力p_t
N/mm²

重量
kg

d

D

l

L

转矩 M_t
kN ． m

轴向力F_t
kN

d₁

n

   M_A
N ． m

45
48
50
55
60
65
70
75
80
85
90
95
100
110
120
130
140
150
160
170
180
190
200
220
240
260
280
300
320

75
80
80
85
90
95
110
115
120
125
130
135
145
155
165
180
190
200
210
225
235
250
260
285
305
325
355
375
405

64
64
64
64
64
64
78
78
78
78
78
78
100
100
100
116
116
116
116
146
146
146
146
146
146
146
177
177
177

72
72
72
72
72
72
88
88
88
88
88
88
112
112
112
130
130
130
130
162
162
162
162
162
162
162
197
197
197

3.9
4.15
4.3
4.8
6.4
6.9
11.8
12.7
14.7
15.7
18.0
19.0
26.9
32.0
40.3
52.0
64.6
73.8
83.7
109
123.2
138
145.4
188
225
244
373
440
470

174
174
174
174
213
213
338
338
369
369
400
400
538
583
673
800
923
985
1045
1283
1369
1454
1454
1710
1880
1880
2670
2930
2930

M8
M8
M8
M8
M8
M8
M10
M10
M10
M10
M10
M10
M12
M12
M12
M14
M14
M14
M14
M16
M16
M16
M16
M16
M16
M16
M20
M20
M20

9
9
9
9
11
11
11
11
12
12
13
13
12
13
15
13
15
16
17
15
16
17
17
20
22
22
20
22
22

41
41
41
41
41
41
83
83
83
83
83
83
145
145
145
230
230
230
230
355
355
355
355
355
355
355
690
690
690

185
170
165
150
170
155
185
170
175
165
170
160
160
155
165
155
170
165
165
150
150
150
145
155
155
145
155
155
145

110
105
105
95
110
105
115
110
115
110
115
110
110
110
120
115
125
125
125
115
115
115
110
120
120
115
120
120
115

1.5
1.7
1.6
1.7
1.8
2.0
3.6
3.8
4.0
4.3
4.5
4.7
7.2
7.7
8.3
11.7
12.5
13.2
14.0
20.6
21.6
25.0
26.2
31.1
33.6
36.1
54.9
58.3
71.0
