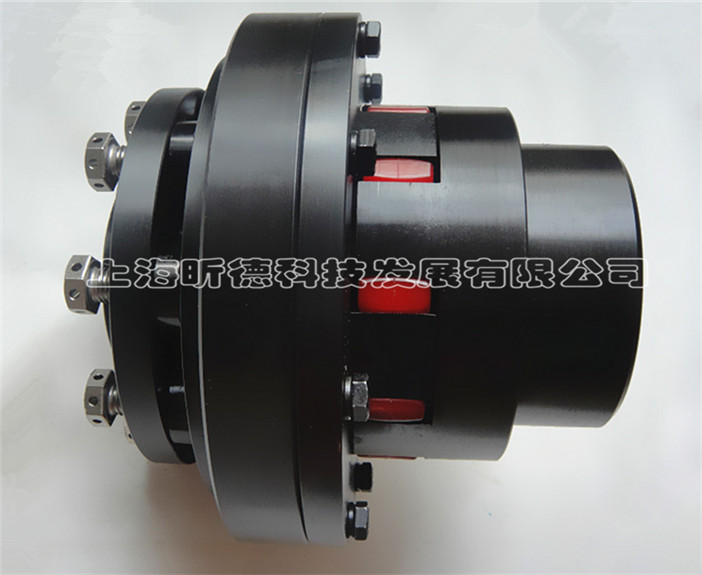

轴对轴梅花弹性扭力限制离合器
发布时间：2019-11-28 来源：上海昕德
TL摩擦式扭力限制器,扭矩限制器，安全联轴器 过载保护器 扭矩保护器
摩擦式扭力限制器属传统的磨擦式扭力限制器，相对于其他形式扭力限制器，价格较为经济、实惠，使用简单。
扭力限制器的安装结构形式有：轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等。
摩擦式扭矩限制器特点：
1、当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，当过载情形消失后自行恢复联结。这样就防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。
2、扭矩限制器采用弹簧负荷式摩擦表面.以螺帽或螺栓调整弹簧力.预设其滑动扭矩.
3、扭矩限制器可以链轮、齿轮、皮带轮或法兰盘作为中心构件.摩擦片为不含石棉并防锈的干式摩擦片,可用于防爆场合,且耐磨性能良好,寿命长.中间滑动套无需润滑.柏KR扭矩限制器不同于剪销式机械一次使用就须作废,而可以重复使用.
选择方法:
1、由负荷条件或机器之设计强度,决定所需的滑动扭矩.如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.5~2倍.
2、请选择扭矩范围和内径范围足够的扭力限制器.由设在摩擦片间的中心构件厚度,决定正确的轴套长度.轴套的选择不可大于中心构件的宽度。
扭矩的设定:1、扭矩限制器的扭矩设定只需扭紧或放松调整螺栓(调整螺帽)便可.
2、扭矩限制器在安装至轴上后,即可进行扭矩调整,其步骤如下:
TL50至TL89型:首先，转动螺帽,把碟形弹簧固定至一片,再将每一调整螺栓扭60°.其次,在正常负荷情况下此扭矩限制器仍然滑动,则逐渐扭紧螺帽(TL50-TL89型)或螺栓(TL127-TL508型),一直到扭矩限制器不再滑动.注意,各螺栓松紧度必须均匀,先试行调整数次以寻找相关机器正确扭矩设定,下面有效转角和预设扭矩关系可供参考.精密的扭矩调整时,宜将本扭矩限制器在调整螺帽或螺栓旋转45°,于50—60rpm下试运转约500转。
扭力限制器 力矩限制器 过载离合器 过载保护器 过载装置扭矩限制器 扭力限制器 转矩限制器 力矩限制器 扭矩限制器 扭力限制器 过载保护器 过载装置
摩擦式扭力限制器概念
摩擦式扭力限制器是当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，当过载情形消失后自行恢复联结。这样就防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。应用范围：电子装备行业、自动化生产线、输送机行业等。
特点：1、当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，当过载情形消失后自行恢复联结。这样就防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。
2、扭矩限制器采用弹簧负荷式摩擦表面.以螺帽或螺栓调整弹簧力.预设其滑动扭矩.
3、扭矩限制器可以链轮、齿轮、皮带轮或法兰盘作为中心构件.摩擦片为不含石棉并防锈的干式摩擦片,可用于防爆场合,且耐磨性能良好,寿命长.中间滑动套无需润滑.柏KR扭矩限制器不同于剪销式机械一次使用就须作废,而可以重复使用.
有以下特点:1.扭力简单易调; 2.自动复位功能, 能安装各种传动构件，如链轮、带轮、齿轮等。
该产品主要用在波峰焊，表针机械，纸箱机械，涂装设备、自动化流水生产线，各类输送机（如链条输送机，滚子输送机，皮带输送机，螺旋输送机等），升降机，铸造机等机械的链条、皮带、同步带等的过载断裂保护。
扭矩限制联轴器，可以外加半联轴器，实现轴轴联结
扭力限制联轴器选择的方法:
1、由负荷条件或机器之设计强度,决定所需的滑动扭矩.如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.5~2倍.
2、请选择扭矩范围和内径范围足够的扭力限制器.由设在摩擦片间的中心构件厚度,决定正确的轴套长度.轴套的选择不可大于中心构件的宽度,中心构件的最大厚度 自动复位功能，消除过载后，重新启动驱动机便可自动复位；唯一位置复位功能，确保过载后的位置度或重复位置度；扭矩简单易调且易读，只需旋动调整螺母，再通过刻度盘及扭矩指示器即可轻松的将脱开扭矩值调至设定值。

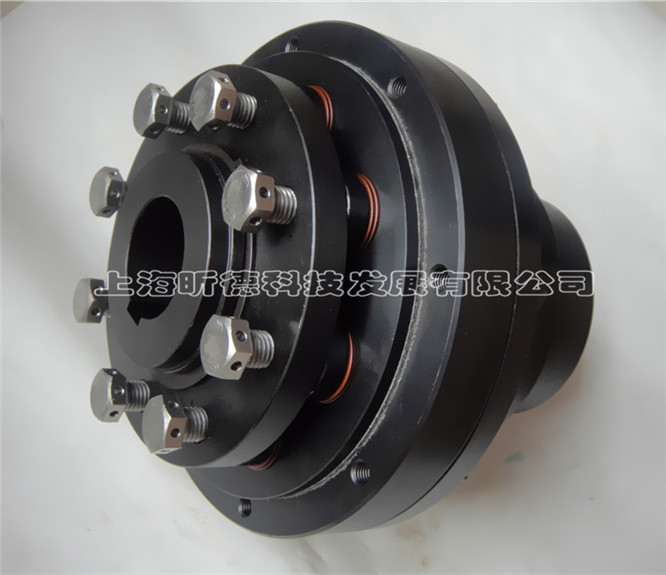

【轴轴连接扭力限制器TLC500-1C】参数规格
| TLC扭矩限制联轴器 |
|
扭矩限制联轴器，可以外加半联轴器，实现轴轴联结 又称扭力限制联轴器，扭矩限制联轴器，链条扭力限制器，扭力限制联轴器，安全过载保护器，安全离合器，安全联轴器 它具有联轴器及扭矩保护器的双重功能。 具有体积小、重量轻、传递扭矩大，不用液压油、不污染环境、无损坏零件，停机恢复时间最短。承受工作温度高，内部瞬时温度可达500℃以上。超载扭矩可无级调节，其大小不受转速高低的影响。节能降耗、传递效率高、安全可靠、安装调整方便、维护保养容易。可以承受尖峰冲击，扭力过载则联轴器打滑，保护机械超负荷运转时的安全，避免设备损坏与停机之损失。本机设有超载转速自动检测装置和温度自动控制装置，当发生超载时发出自动停车信号；或者当发热使温度升高到限定值时发出自动停车信号。 该技术产品是机械设备安全的保护神。限扭矩联轴器可以直接代替普通联轴器、液力偶合器、剪切销安全联轴器、液力安全联轴器。该产品有直联型MXL、分离型FMXL两种系列，分离型维修更快更方便。超载扭矩范围100---470000Nm，轴颈直径20-350。转速范围3000—200转/分。已有十多家使用。
二.摩擦式扭力限制器
|
