滚柱式扭力限制器 可替代台湾统信扭力限制器 旋盖机扭力限制器 打滑力矩限制器

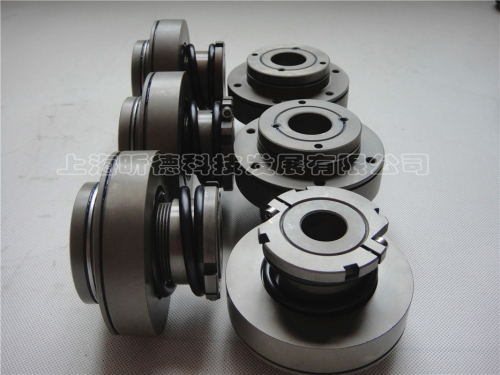

滚柱式扭力限制器（同步带轮-轴） 又名：过载保护器·内置精密滚珠机构，当运行扭矩超过设定允许扭矩值时，主被动侧之间迅速脱开，反应时间极短，安全可靠，脱开扭矩可调·同步带轮与扭力限制器一体化组合·最大打滑力矩设定值可达7000Nm·过载瞬间可输出24V直流电信号，可用于报警，亦可瞬间关闭机器·精密型的扭矩限制器，可安装于伺服电机、滚珠丝杠等精密场合

滚珠式扭力限制器内置精密滚珠机构，一旦产生过载，主、被动侧之间产生分离，操作简单，价格适中，应用范围广，主要特点有：分离动作准确，精度高，对负载变化反映灵敏；规格多；原点复位；扭矩简单易调易读；无间隙传动；配有标准的过载检测传感器，可用于启动报警装置、关闭驱动机。 扭矩限制器的安装结构形式有：轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等。 其它名称有扭矩限制器，力矩限制器，扭力限制器，力矩过载保护器，力矩保持器，过力保护器，扭力离合器，扭矩离合器，限力器，轴向载荷过载保护器，安全离合器，安全联轴器，限力离合器，离合器限力器，微型扭力限制器

滚柱式扭矩限制器选择方法:

1、由负荷条件或机器之设计强度,决定所需的滑动扭矩.如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.5~2倍.

2、请选择扭矩范围和内径范围足够的扭力限制器.由设在摩擦片间的中心构件厚度,决定正确的轴套长度.轴套的选择不可大于中心构件的宽度,中心构件的最大厚度见表　(最大)值.

自动复位功能，消除过载后，重新启动驱动机便可自动复位；

唯一位置复位功能，确保过载后的位置度或重复位置度；

    扭矩简单易调且易读，只需旋动调整螺母，再通过刻度盘及扭矩指示器即可轻松的将脱开扭矩值调至设定值；

配有标准的过载检测传感器，通过使用交流或直流的TG传感器可在扭矩过载时输出交流或直流电信号，可用于启动报警装置（如电铃、指示灯），亦可用于瞬间关闭驱动机。应用范围：印刷机械、包装机械、制冷设备、自动化生产线、输送机行业等。

结构特点

1、 使用有专利权的有特殊弹性曲线的碟形弹簧

2、 打滑力矩的设置精度高，重复精度高。

3、 无齿隙力矩传递

4、 连接法兰带滚珠轴承。

5、 打滑部件表面热处理，工作寿命长。

6、 轴和轴套之间用胀紧套连接，保证无反转齿隙

7、 可配合其它联轴器用于轴与轴之间的连接
