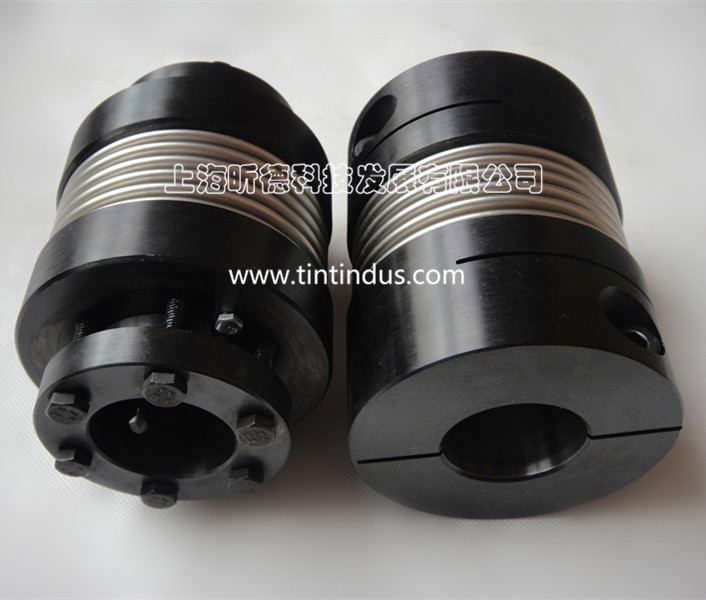

精密型波纹管联轴器—胀紧型
发布时间：2019-12-17 来源：上海昕德
适用场合：伺服电机、步进电机、滚珠丝杠、编码器、精密传动场合
可较大程度吸收安装同心度偏差
传动同步性极高的精密型联轴器，一体化结构，无间隙传动,高钢性
轴孔采用胀紧套方式紧固，传递扭矩更大
(1)无齿隙、扭向刚性、连接可靠、耐腐蚀性、耐高温；
(2)免维护、超强抗油，波纹管形结构补偿径向、角向和轴向偏差，偏差存在的情况下也可保持等速作动；
(3)顺时针和逆进针回转特性完全相同；
(4)波纹管材质有磷青铜和不锈钢供选择
(5)可适合用于精度和稳定性要求较高的系统。
波纹管联轴器是用外形呈波纹状的薄壁管（波纹管）直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单，外形尺寸小，加工安装方便，传动精度高，主要用于要求结构紧凑，传动精度较高的小功率精密机械和控制机构中。波纹管的材料为铜合金（如锡磷青铜QSn6.5-0.5 ）和不锈钢（Cr18Ni9Ti）。
波纹管联轴器的特性 纹管联轴器由两个毂和一个薄壁金属管组成，它们用或焊接或粘结的方式连接在一起。尽管很多其它的材料可用，但不锈钢和镍还是最常用的金属管材料。镍管是用电沉积法完成的。这种方法首先要机加工固体的芯棒，使其成波纹形，利用电镀镍在芯棒上，然后芯棒被化学溶解，从而得到镍的波纹管。这种方法能控制波纹管壁厚的精度，并能得到比其他方法制作的波纹管更薄的壁厚。这种薄壁波纹管使联轴器具有高敏感性和反应迅速，使它成为理想的用于极小且精密的仪器应用中。所以波纹管联轴器有以下几个特性：
※高扭矩刚性和卓越灵敏度
※免维护、超强抗油和耐腐蚀性
※零回转间隙
※顺时针与逆时针回转特性完全相同
※不锈钢波纹管结构补偿角向轴向偏差
※常用与伺服电机、步进电机等联接
※主体材质:铝合金
※安装方式:顶丝固定型、夹紧固定型、胀套固定型
