波纹管联轴器 带胀套波纹管联轴器 不锈钢波纹管联轴器

发布时间:2016-03-03  来源:

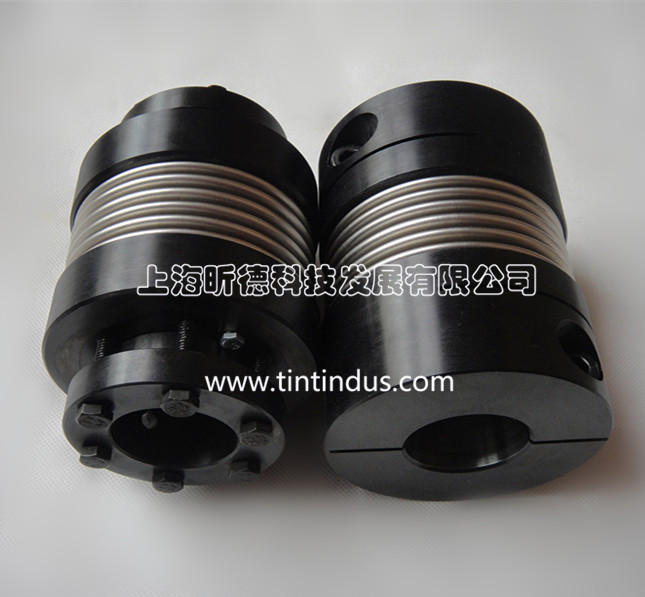

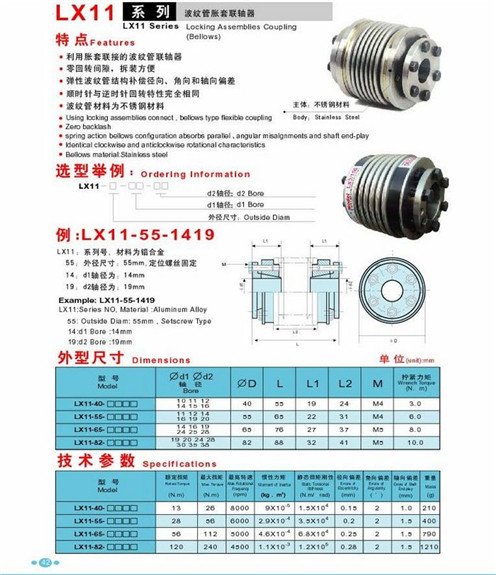

    以下为上海昕德带胀套波纹管联轴器实物图及参数表,我厂支持波纹管联轴器非标定做(外径长度),所用材质为波纹管不锈钢管,其他材质45号钢或铝合金。


带胀套波纹管联轴器

波纹管联轴器
 (1)无齿隙、扭向刚性、连接可靠、耐腐蚀性、耐高温;
 (2)免维护、超强抗油,波纹管形结构补偿径向、角向和轴向偏差,偏差存在的情况下也可保持等速作动;
 (3)顺时针和逆进针回转特性完全相同;
 (4)波纹管材质有磷青铜和不锈钢供选择
 (5)可适合用于精度和稳定性要求较高的系统。
 波纹管联轴器是用外形呈波纹状的薄壁管(波纹管)直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单


波纹管联轴器由两个毂和一个薄壁金属管组成,它们用或焊接或粘结的方式连接在一起。尽管很多其它的材料可用,但不锈钢和镍还是最常用的金属管材料。镍管是用电沉积法完成的。这种方法首先要机加工固体的芯棒,使其成波纹形,利用电镀镍在芯棒上,然后芯棒被化学溶解,从而得到镍的波纹管。这种方法能控制波纹管壁厚的精度,并能得到比其他方法制作的波纹管更薄的壁厚。这种薄壁波纹管使联轴器具有高敏感性和反应迅速,使它成为理想的用于极小且精密的仪器应用中。






胀套式波纹管联轴器的特点:
 1、利用胀套联结的波纹管联轴器;
 2、零回转间隙,拆装方便;
 3、弹性波纹管结构补偿径向、角向和轴向偏差;
 4、顺时针与逆时针回转特性完全相同;
 5、偏差存在的情况下也可保持等速转动;
 6、波纹管及轴套均采用不锈钢材质,传递扭矩大;
 7、免维护,超强抗油和耐腐蚀性.
