万向节的结构和作用描述

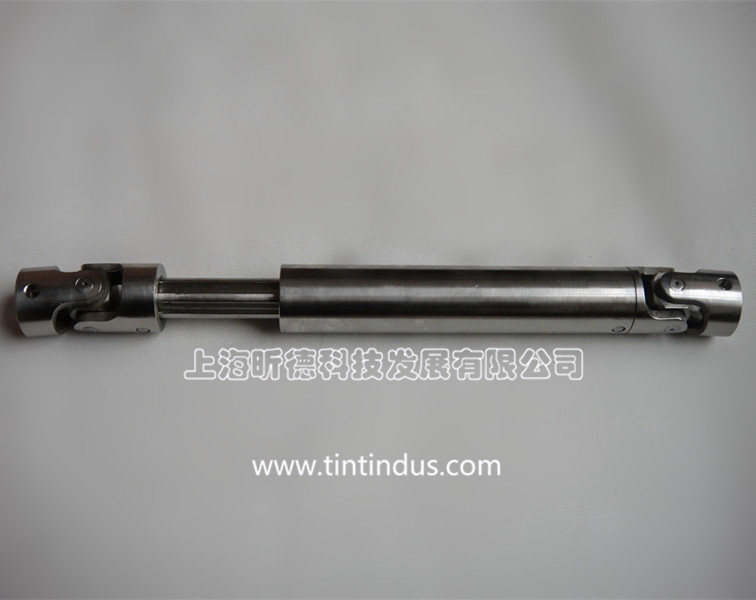

万向节

     所谓万向节，指的是利用球型连接实现不同轴的动力传送的机械结构，是汽车上有一个很重要的部件。万向节与传动轴组合，称为万向节传动装置。在前置发动机后轮驱动的车辆上，万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间；而前置发动机前轮驱动的车辆省略了传动轴，万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。目录介绍万向节配合万向节的分类不等速万向节输入轴的等角速传动满足条件准等速万向节等速万向节介绍万向节配合万向节的分类不等速万向节输入轴的等角速传动满足条件准等速万向节

　　在汽车传动系及其它系统中，为了实现一些轴线相交或相对位置经常变化的转轴之间的动力传递，必结构图须采用万向传动装置。万向传动装置一般由万向节和传动轴组成，有时还要有中间支承，主要用于以下一些位置： 1-万向节；2-传动轴；3-前传动轴；4-中间支承 ,发动机前置后轮驱动汽车的变速器与驱动桥之间。当变速器与驱动桥之间距离较远时，应将传动轴分成两段甚至多段，并加设中间支承。多轴驱动的汽车的分动器与驱动桥之间或驱动桥与驱动桥之间。由于车架的变形，会造成轴线间相互位置变化的两传动部件之间。所示为在发动机与变速器之间。 　

 　采用独立悬架的汽车的与差速器之间。转向驱动车桥的差速器与车轮之间。 汽车的动力输出装置和转向操纵机构中。节配合　在万向节配合中，一个零部件（输出轴）绕自身轴的旋转是由另一个零部件万向节（输入轴）绕其轴的旋转驱动的。 　

   万向节的结构和作用有点像人体四肢上的关节，它允许被连接的零件之间的夹角在一定范围内变化。为满足动力传递、适应转向和汽车运行时所产生的上下跳动所造成的角度变化，前驱动汽车的驱动桥，半轴与轮轴之间常用万向节相连。但由于受轴向尺寸的限制，要求偏角又比较大，单个的万向节不能使输出轴与轴入轴的瞬时角速度相等，容易造成振动，加剧部件的损坏，并产生很大的噪音，所以广泛采用各式各样的等速万向节。在前驱动汽车上，每个半轴用两个等速万向节，靠近变速驱动桥的万向节是半轴内侧万向节，靠近车轴的是半轴外侧万向节。在后驱动汽车上，发动机、离合器与变速器作为一个整体安装在车架上，而驱动桥通过弹性悬挂与车架连接，两者之间有一个距离，需要进行连接。汽车运行中路面不平产生跳动，负荷变化或者两个总成安装的位差等，都会使得变速器输出轴与驱动桥主减速器输入轴之间的夹角和距离发生变化，因此在后驱动汽车的万向节传动形式都采用双万向节，就是传动轴两端各有一个万向节，其作用是使传动轴两端的夹角相等，从而保证输出轴与输入轴的瞬时角速度始终相等。

 　 等速万向节的英文名称是constant velocity universal joint，我想这不多不少会是大家将CVD和万向节相混淆的原因吧。　按万向节在扭转方向上是否有明显的弹性可分为刚性万向节和挠性万向节。刚性万向节又可分为不等速万向节（常用的为十字轴式）、准等速万向节（如双联式万向节）和等速万向节（如球笼式万向节）三种。十字轴式刚性万向节为汽车上广泛使用的不等速万向节，允许相邻等速万向节两轴的最大交角为15゜～20゜。
