十字轴式万向联轴器配件大揭秘

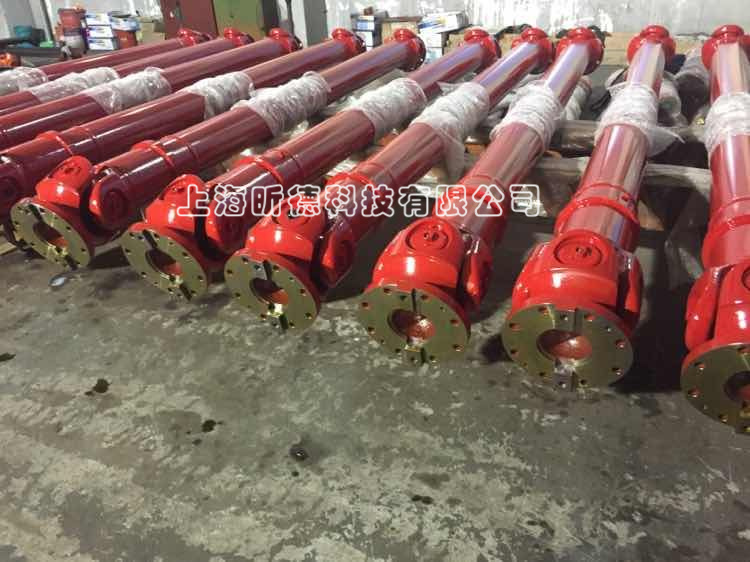

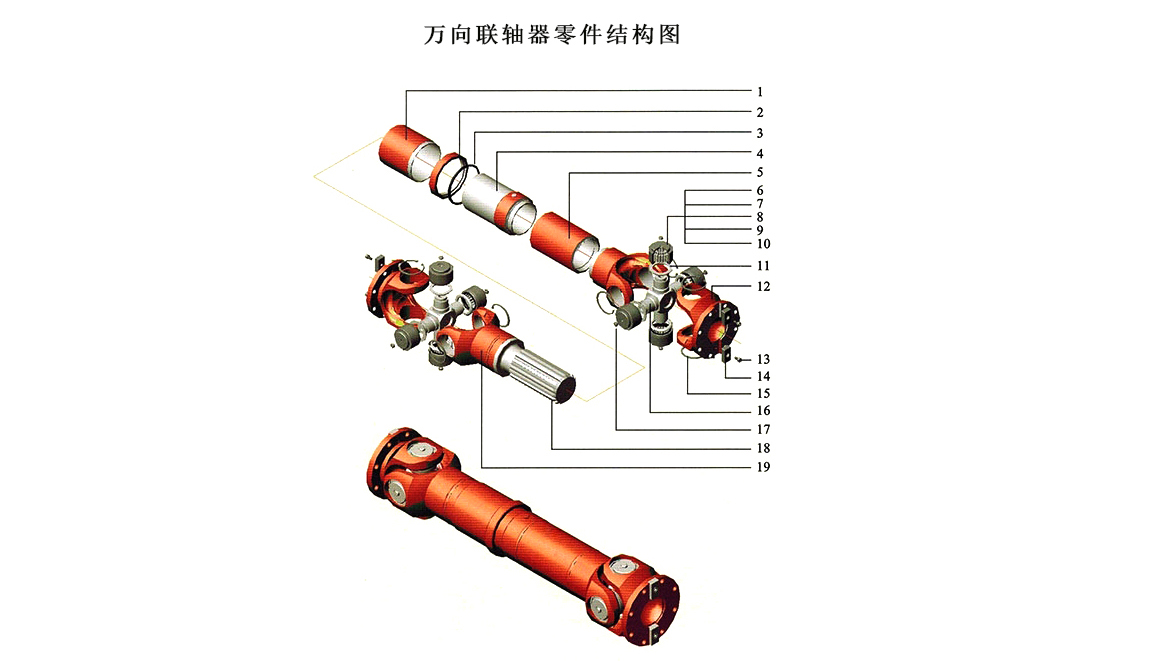

发布时间：2023-11-06 来源：上海昕德机械传动万向联轴器，作为联轴器家族中的佼佼者，其最大的特点在于能够让两轴线夹角高达45°。由于其结构较为复杂，很多人可能难以记住其整体结构。因此，昕德这次将通过展示十字轴式万向联轴器的结构图，帮助大家了解万向联轴器的各个配件。
1. 防火罩：用于保护联轴器防止其损坏。
2. 密封套：防止润滑剂外泄和灰尘进入。
3. 防尘圈：防止灰尘进入轴承内部。
4. 花键套：与主动轴和从动轴配合使用，实现轴向位移和转矩传递。
5. 接管：用于连接主动轴和从动轴，使其能够灵活转动。
6. 轴承套：支持主动轴和从动轴的轴承，实现轴向位移和转矩传递。
7. 滚柱：在轴承内滚动，减少摩擦和磨损。
8. 蝶形弹簧：用于吸收冲击和振动，提高系统的稳定性。
9. 弹性挡圈：限制轴承套的位置，防止其脱落。
10. 密封圈：防止润滑剂外泄和灰尘进入轴承内部。
11. 挡板：用于支撑和固定轴承套和其他零件。
12. 法兰叉头：连接主动轴和从动轴的法兰，使其能够灵活转动。
13. 螺钉：用于固定法兰叉头和其他零件。
14. 端面键：用于传递转矩，限制轴承套的位置。
15. 弹性挡圈：防止轴承套和其他零件的位置偏离。
16. 十字轴：连接主动轴和从动轴的核心部件，实现轴向位移和转矩传递。
17. 螺塞：用于堵塞润滑剂的注入口。
18. 花键轴：与主动轴和从动轴配合使用，实现轴向位移和转矩传递。
19. 焊接叉头：连接主动轴和从动轴的焊接部分，使其能够灵活转动。
