一篇文你教你如何快速识别联轴器标记
发布时间：2025-04-17 来源：上海昕德机械传动很多人在购买联轴器时，常常对联轴器标记的书面写法感到困惑，不少小伙伴也在评论区向我们昕德反馈了这一问题。现在，昕德用一篇文章教会你如何快速识别联轴器标记，保证大家看完后就能马上明白。

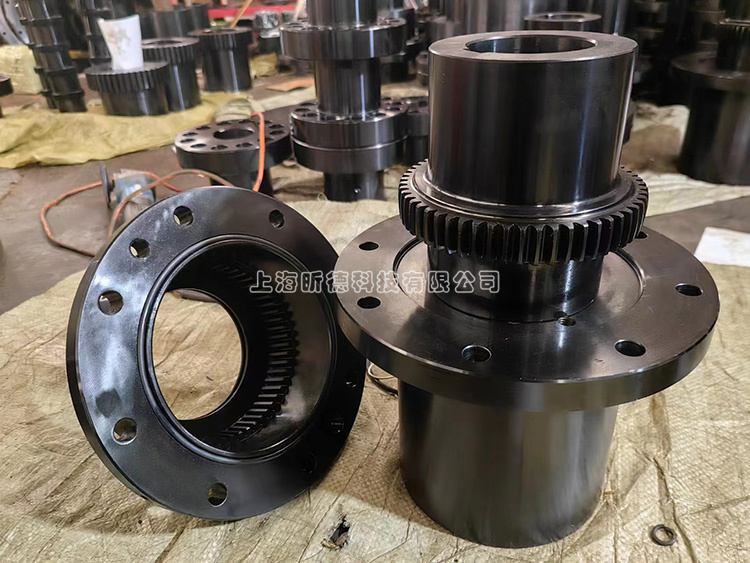

假设设备两端需采用 GIICL10 型鼓形齿式联轴器连接，其中主动端为 Y 型轴孔、B 型键槽，d1 = 100、L = 212；从动端为 J1 型轴孔、A 型键槽，d2 = 120、L = 167。
那么，它的标记方法分别为：GIICL10 联轴器 YB100212、JA120167。

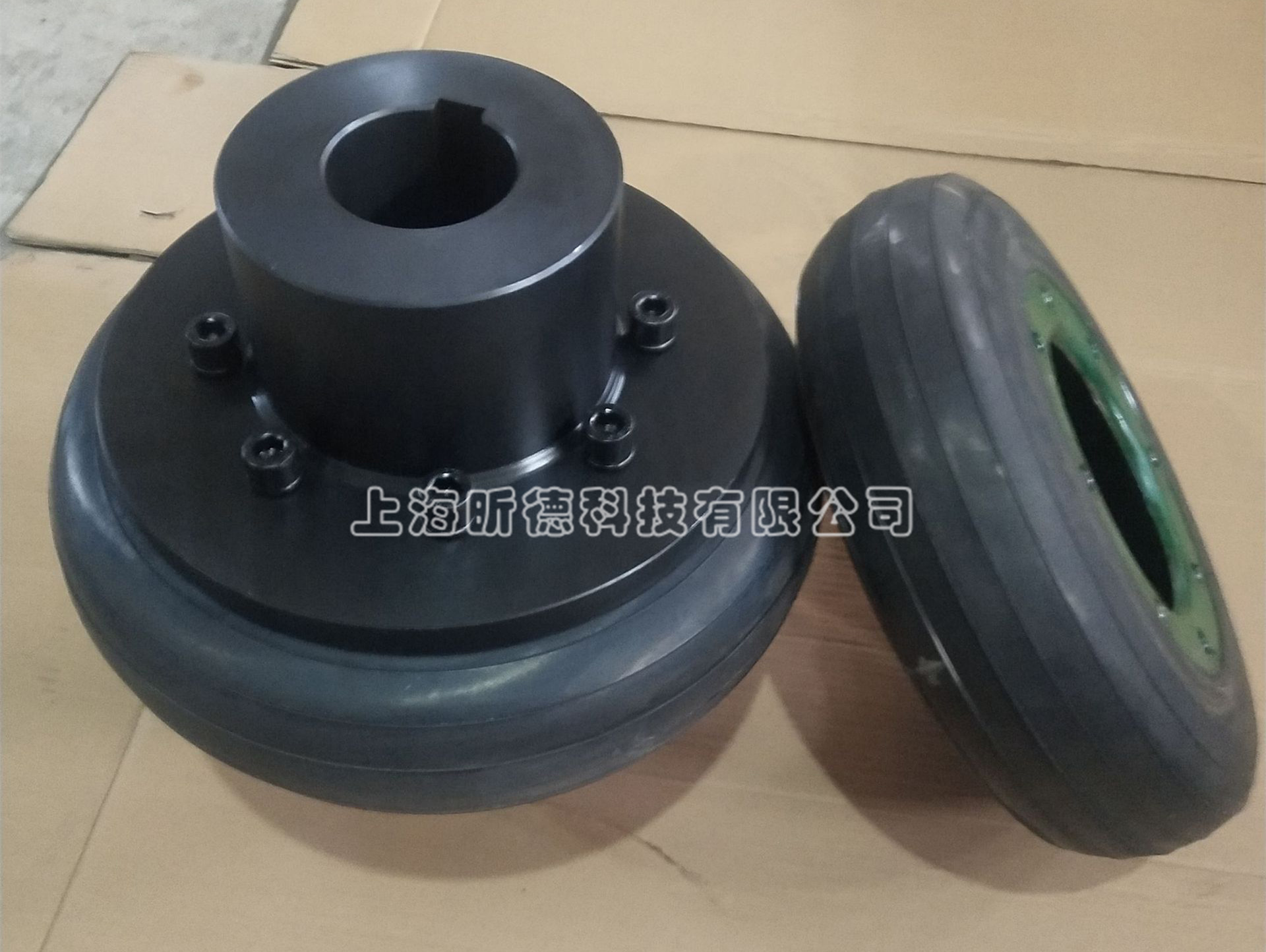

LA 型轮胎式联轴器示例
若设备两端使用 LA 型轮胎式联轴器连接，且主动端和从动端均为 Y 型轴孔、A 型键槽，d1 = d2 = 65、L = 142。
标记方法为：LA 型联轴器 65*142。

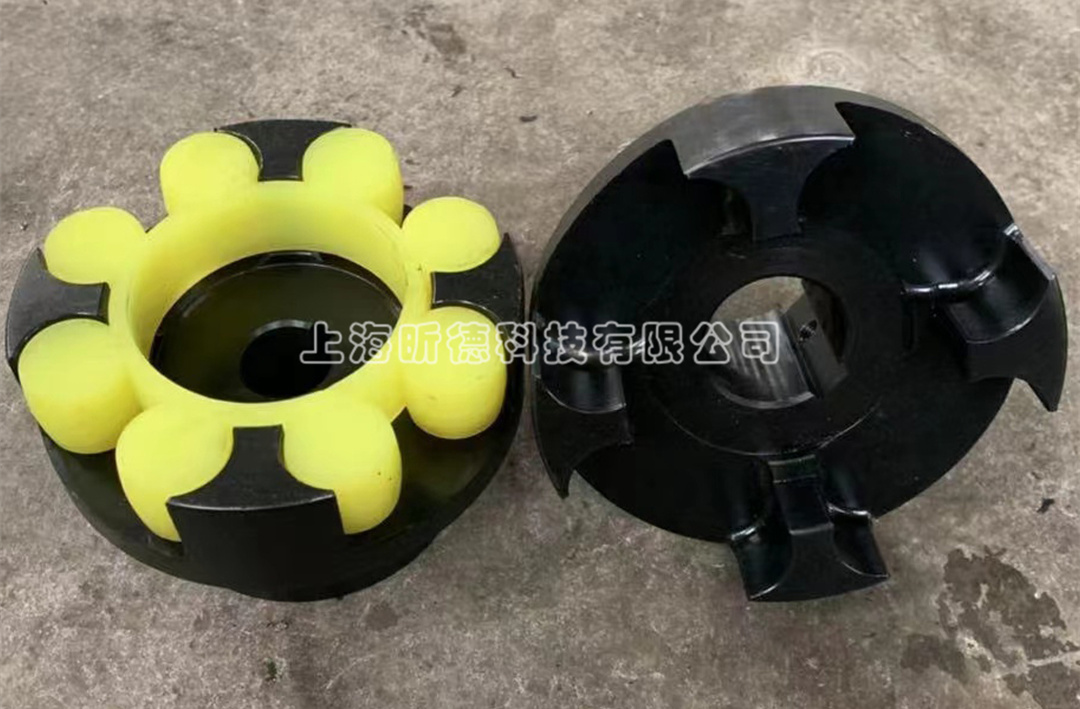

ML6 梅花弹性联轴器标记示例
若设备两端采用 ML6 梅花联轴器连接，主动端为 Z 型轴孔、C 型键槽，d1 = 35、L = 60；从动端为 Y 型轴孔、B 型键槽，d2 = 48、L = 112。
标记方法为：ML6 联轴器 ZC3560、YB48112。
联轴器标记可视为一种书面描述方式。无论是客户还是厂家，在看到合同或图纸上的该标记时，都能迅速知晓对应的联轴器参数数据，从而在核对图纸或进行产品选型时避免出错。
