国产可替代KTR 浙江橡塑机械用 JS蛇簧联轴器 非标定制

蛇形弹簧联轴器是一种结构先进的金属弹性联轴器，它靠蛇形弹簧片来传递扭矩，蛇形弹簧联轴器是当今国际机械领最先进的轴联接传动部件，也是一种非常通用的轴联接传动部件蛇形弹簧联轴器共有九类型式，分别是JS罩壳径向安装型（基本型）蛇形弹簧联轴器、JSB罩壳轴向安装型蛇形弹簧联轴器、JSS双法兰联接型蛇形弹簧联轴器、JSD单法兰联接型蛇形弹簧联轴器、SJS接中间轴型蛇形弹簧联轴器、JSG高速型蛇形弹簧联轴器、JSZ带制动轮型蛇形弹簧联轴器、JSP带制动盘型蛇形弹簧联轴器、JSA安全型蛇形弹簧联轴器等。

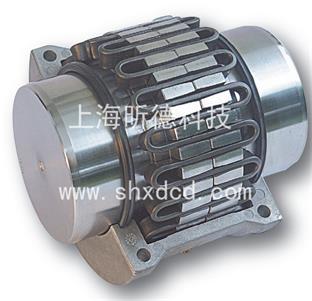

蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。

JS型蛇形弹簧联轴器传动特性与优点如下：

　　1、蛇形弹簧联轴器减振性好，使用寿命长　　联轴器以蛇形弹簧片轴向嵌入两半36％以上。梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器（如弹性套 柱销，尼龙棒销联轴器）大为增长。

　　2、蛇形弹簧联轴器承受变动载荷范围大，起动安全。两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。

　　3、 蛇形弹簧联轴器传动效率高，运行可靠　联轴器的传动效率，经测定达99.47％，其短时超载能力为额定扭矩的两倍，运行安全可靠。
　　4、 蛇形弹簧联轴器噪声低，润滑好　铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

　　5、 蛇形弹簧联轴器结构简单，装拆方便　整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。

　　6、 蛇形弹簧联轴器允许有较大的安装偏差　由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作
