工厂老师傅教你正确区分联轴器种类

发布时间：2024-09-24 来源：上海昕德机械传动

在机械设备的传动系统中，联轴器作为传递运动和扭矩的重要部件，它的种类很多，功能各异。要想正确区分这些联轴器，其实并不难，关键在于掌握它们的一个核心特性——是否具备补偿能力。今天，就由昕德工厂的老师傅来为大家详细讲解如何区分刚性联轴器和挠性联轴器。

根据联轴器不同的设计结构和工作原理，可以分为多种类型，其中最基本也是最重要的分类依据就是它是否具备补偿能力。不具有补偿能力的就是刚性联轴器，具有补偿能力的就是挠性联轴器。具体区别如下：

挠性联轴器的特点与识别方法

刚性联轴器，顾名思义，是指不具有补偿能力的联轴器。这种联轴器通常结构简单，体积小，重量轻，但由于其不具备任何补偿能力，因此对安装精度要求较高，适用于转速不高、振动小、对中性好的传动系统。
识别方法
• 外观观察：刚性联轴器在外观上往往呈现出直接连接、无弹性元件或减振装置的特点。
• 性能分析：在使用过程中，刚性联轴器对两轴的不对中敏感，容易因安装误差导致振动和噪音增大。
• 应用场景：多应用于低速、低负荷、精度要求高的传动场合。
主要有以下几种：凸缘联轴器、径向键凸缘联轴器、套筒联轴器、夹壳联轴器、平行轴联轴器、滑块联轴器、十字滑块联轴器、滚珠联轴器。

挠性联轴器的特点与识别方法

挠性联轴器，也称为弹性联轴器，是指具有补偿能力的联轴器。它能够在一定范围内补偿两轴的不对中、安装误差以及传递扭转振动，从而降低噪声，保护传动系统免受损害。挠性联轴器结构相对复杂，但具有良好的减震缓冲作用，适用于多种复杂的传动环境。
识别方法
• 弹性元件：挠性联轴器通常包含弹性元件（如橡胶、金属膜片、弹簧等），这些元件是其实现补偿能力的关键。
• 运动特性：在使用时，挠性联轴器能够明显缓解两轴间的相对运动和振动，使得传动更加平稳。
• 应用场景：广泛应用于高速、重载、存在不对中情况的传动系统中。

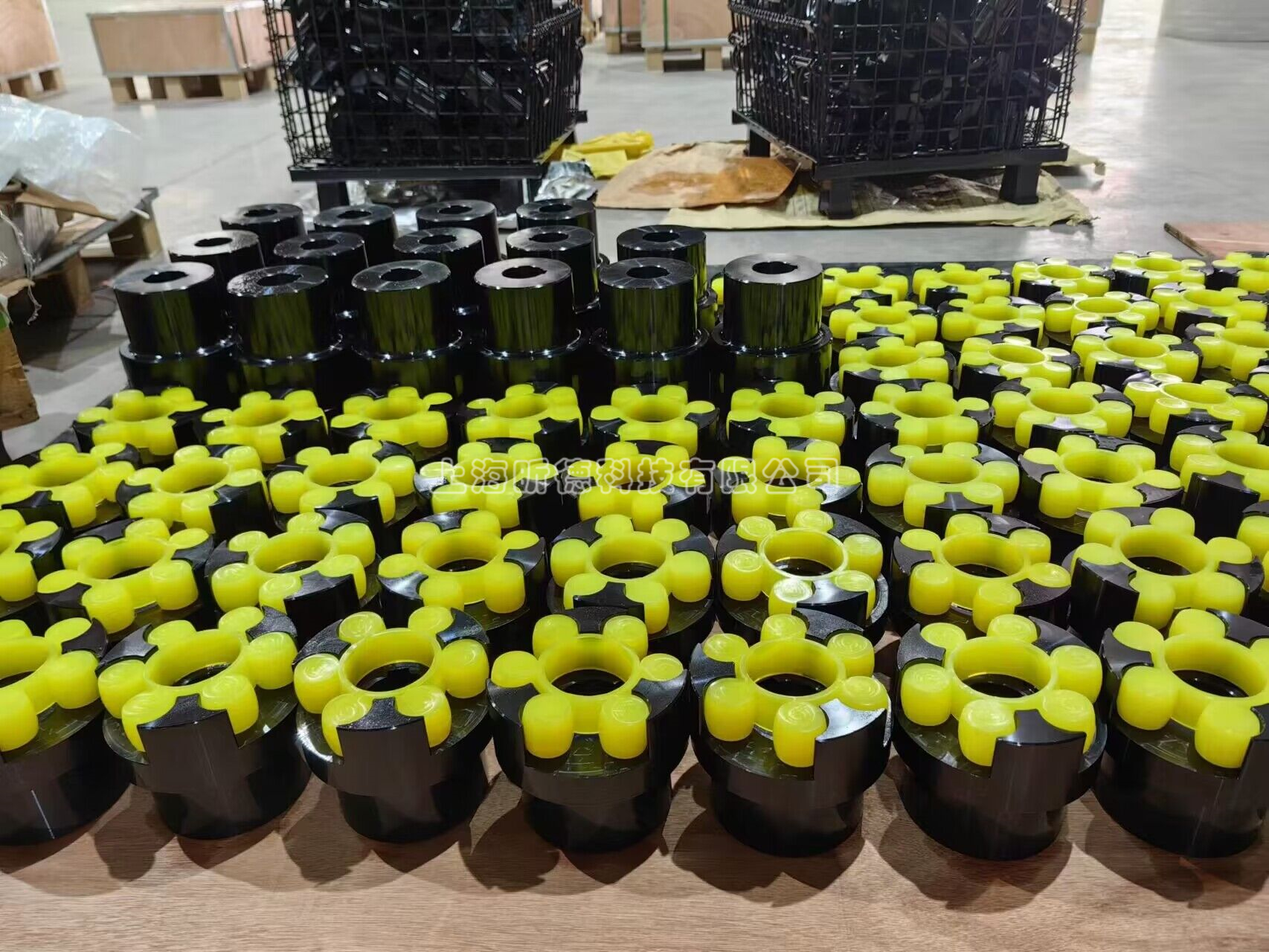

主要有以下几种：膜片联轴器、蛇形弹簧联轴器、簧片联轴器、挠性杆联轴器、弹性管联轴器、弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、爪型弹性联轴器、梅花形弹性联轴器。

通过上述介绍，可以发现其实刚性联轴器种类较少，挠性联轴器种类较多。在实际应用中，可以根据设备的实际需求和昕德介绍的这些运行特点去选择合适的联轴器类型，如果还不会选型，可以联系我们上海昕德，我们是専业的联轴器厂家。
