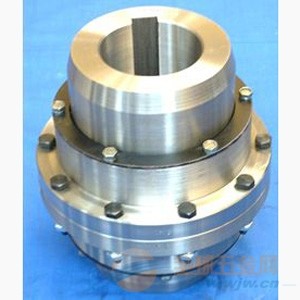

浅谈鼓形齿联轴器特性
发布时间：2015-01-22 来源： 鼓形齿联轴器种类很多，主要有WGP型带制动盘鼓形齿式联轴器，NGCL型带制动轮鼓形齿式联轴器，GⅡCLZ型—鼓形齿式联轴器，GICLZ型—鼓形齿式联轴器，CL型齿式联轴器，NL型尼龙内齿型联轴器，NGCL型带制动轮鼓形齿式联轴器，GICL型-鼓形齿式联轴器，WGT型中间套鼓形齿式联轴器，NGCLZ型接中间轴带制动轮鼓形齿式联轴器，尼龙内齿圈鼓形齿式联轴器，GⅡCL型—鼓形齿式联轴器等等。其中比较常用到为NGCL，GICLZ型，CL型，NL型。鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点) ：1、鼓形齿式联轴器承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％2、角位移补偿量大。当径向位移等于零时，直齿式联轴
器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大,3、鼓形齿式联轴器鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊
端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长。4、鼓形齿式联轴器外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。5、鼓形齿式联轴器传动效率高达99.7%。 基于经上特点，目前，国内外已普遍以鼓形齿替代直齿式联轴器。
鼓形齿联轴器属于刚挠性联轴器，直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，并且具有径向、轴向和角向等轴线偏差补偿能力，鼓形齿式联轴器对传动机械两轴参数要求精密严格，因其具有挠性，无弹性，刚性大等特点，所以其不具备缓冲，减振性能。我厂鼓形齿轴套齿形，现在已经全部采用数控机床加工，精度已达到国内同类企业先进水平，完全能满足客户的质量要求，齿面可以进行氮化，也可以进行渗碳淬火处理。盛鑫联轴器生产的鼓形齿联轴器因其具有能承受高扭矩，质量可靠，寿命长，有一定的轴线偏移补偿性能一直都被很多的客户选择。
