胀紧套的各种型号结构及应用场合

胀紧套的各种型号结构及应用场合：

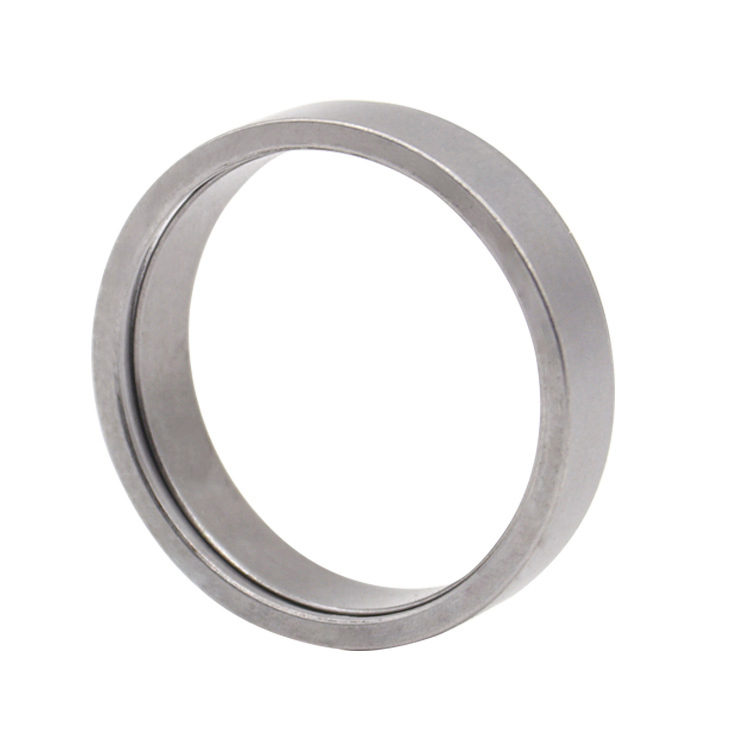

   Z1型胀紧套由内外锥环组成。结构紧凑轻巧，适用于安装空间较小的场合。可以代替各种键联结或过盈配合联结使用。为传递较大载荷可采用多对胀套，单侧压紧不超过4对环，双侧压紧可达8对环，且对中性好。

   Z2型胀紧套由一个开口的双锥内环，一个开口的双锥外环和两个双锥压紧环组成。用内六角螺栓拧紧，拧紧时弹性环没有相对于轴毂的轴向移动，与Z1型比较，同样压紧力能产生更大的径向压力，传递更大的载荷。为便于拆卸，在一个压紧环上有拆卸用螺孔，沿圆周共有2~4处。广泛应用于包装、印刷、纺织、机床等机械上。



   Z3型胀紧套内外锥环用内六角螺栓拧紧，能传递较大载荷，并且一个锥环上有拆卸螺纹孔；Z3型结合面较长，对中性好，适用于旋转精度要求较高和传递大载荷的场合。

   Z4型胀紧套由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成，用内六角螺栓锁紧。与Z2型比较，结合面长，对中精度高，用于旋转精度要求较高和传递较大载荷的场合。

   Z5型胀紧套与Z4型比较各锥环锥度相同，且内环中间有凸缘，便于拆卸。Z5型结合面较长，锥度较小，用于传递较大载荷和对中精度要求较高的场合。

   Z6型胀紧套相对于Z2型,更适用于传递扭矩和轴向载荷较大的场合。

   Z7型胀套是一种轴与轴套之间的无键联结装置，此装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负荷.

   Z8型胀紧套适用于轴和轴上零件的联结，以传递扭矩,轴向力。Z8型锁紧联结盘螺钉的机械性能等级为12.9级。

Z9型胀紧套常用于带式输送机驱动滚筒体的联结。
Z10型胀紧套适用于轴和轴套之间的无键联结装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩,胀套本身不传递任何力矩及负载，容易安装、拆卸。
Z11型胀紧套定位精度高,毂孔简单，应用普遍。
Z12型胀紧套适用于轴和轴上零件的联结，以传递扭矩，轴向力二者的复合负载。
Z13型胀紧套内外锥环用内六角螺栓拧紧，结合面较长，且对中性好，适用于旋转精度要求较高和传递较大载荷的场合。
胀紧联结套（简称胀套）的主要用途是代替单键和花键的联结作用，以实现机件（如齿轮、飞轮、皮带轮等）与轴的联结，用以传递负荷，其功能在使用中分胀紧与锁紧二大类。
   上述产品普遍应用于冶金、化工、印刷、水泵、风机、运输等机械领域，并出口到远东及东南亚地区。所介绍的胀紧套昕德均有生产销售，如有需要可以与昕德取得联系。
