鼓形齿联轴器定义及分类

发布时间：2014-12-11  来源：

鼓形齿式联轴器分为：

　   GⅠCL、GⅠCLZ型—鼓形齿式联轴器 (JB/T 8845.3 — 2001)

 　  GⅡCL、GⅡCLZ型—鼓形齿式联轴器 (JB/T 8845.2 — 2001)
 　　GCLD 型—鼓形齿式联轴器 (JB/T 8845.1 — 2001)
 　　WGP 型—带制动盘鼓形齿式联轴器( JB/T7001 — 93)
 　　WGC 型—垂直安装鼓形齿式联轴器(JB/T7002 — 93)
 　　WGZ 型—带制动轮鼓形齿式联轴器(JB/T7003 — 93)
 　　WGT 型—接中间套鼓形齿式联轴器(JB/T7004 — 93)
 　　TGL 型—尼龙内齿圈鼓形齿式联轴器 ( JB/T5514 — 91)
 　　WGJ 型—接中间轴鼓形齿式联轴器(JB/T8821 — 1998)
 　　NGCL 型—带制动轮型( JB/ZQ4644 — 97)
 　　NGCLZ 型—带制动轮型 (JB/ZQ4645 — 97)
 　　WG 型—带制动轮型 (JB/ZQ4186 — 97)
 　　CL型齿式连轴器 （JB/ZQ 4218-86）
 　　CLZ型齿式连轴器 （JB/ZQ 4218-86）

 　　NL 型—尼龙内齿圈鼓形齿式联轴器 (DB 3202-87)


 　　鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器 可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。

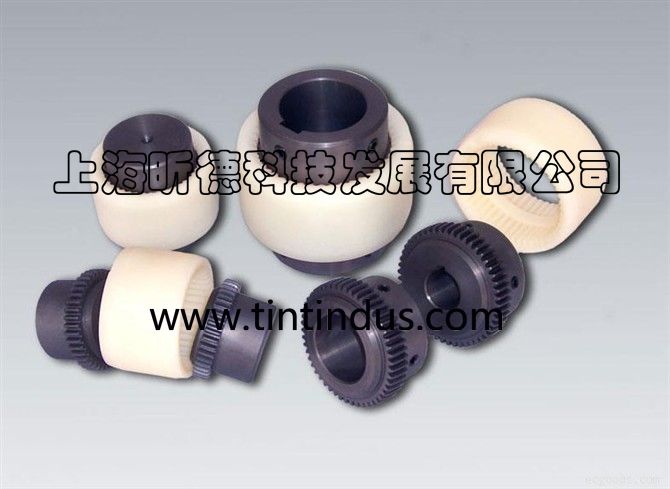

NL尼龙内齿圈鼓形齿式联轴器


      该内齿型联轴器用于轴间的旋转传动，允许有全套的轴，径向位移，我厂生产的内齿型弹性联轴器具有设计精密、结构简单，拆装容易，操作方便，维护简便，寿命长，噪音低，成本低，个传动功率损失小等诸多优点。    弹性联轴器轴孔型式有圆柱型（Ｙ）和短圆柱型（Ｊ）．联轴器键槽按国家标准ＧＢ３８５２－８３(联轴器轴孔和键槽型式尺寸)的规定加工。该内齿型联轴器工作温度-20°—70°C。联轴器材料采用铸铁HT20—40精密铸造和增强注塑尼龙（尼龙66）等，经特殊工业处理。    本厂生产的十个系列内齿形弹性联轴器广泛用于锻压、建筑、矿山、塑料、食品、工程、石油、化工、机床、船舶、皮革、纺织、风机、水泵等行业机械的传动。该内齿型弹性联轴器使用效果明显优于其他结构的联轴器。
