昕德带你学习膜片联轴器膜片孔数和形状的基本知识
发布时间：2023-03-31 来源：上海昕德科技发展有限公司提到膜片联轴器，相信大家都不陌生，膜片联轴器中有单膜片、双膜片，甚至多膜片，不知道大家有没有注意过膜片的孔数和形状？今天昕德要带大家学习膜片联轴器中的膜片孔数和形状的基本知识，感兴趣的小伙伴接着看下去吧。
常见的膜片孔数有4孔、6孔、8孔、10孔、12孔，如果企业有其他的孔数需求，就需要单独定制了。膜片的孔数越多，传递扭矩时，螺栓均摊的受力就会越小，螺栓的直径也就能相对缩小一些。另外如果膜片联轴器口径越大，那对应的孔数也会越多，目的是为了加强稳定性，提高传动效率。
膜片联轴器膜片形状有哪些？

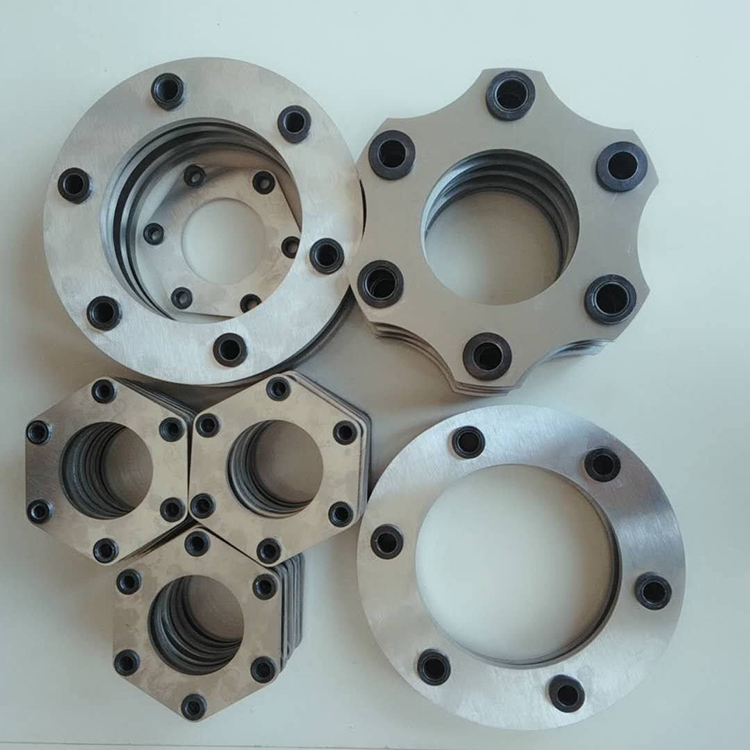

膜片的形状有连续多边环形、圆环形、分离连杆形、轮辐形、成型膜片，波形膜片这几种。这几种膜片的形状分别有什么特征，我们一一来解释。
1、续多边环形膜片、圆环形膜片的特征：每一膜片联轴器由若干等厚度膜片组成，各片外缘为圆弧形的弹性较好，且形状简单，加工方便，但弹性较差，此外边数少的弹性要比边数多的弹性要好，但边数太少的话，稳定性也降低单向运转时，只有一半环边承载传递转距。
2、分离连杆形膜片特征：每一膜片由单独的薄杆组成一个多边形，杆的形状简单，制造方便，但要求各孔距精准，其工作性能与连续多边环形基本相同，但强度和转速较低，适用于膜片联轴器尺寸受限制的场合。
3、轮辐形膜片的特征：每一膜片联轴器由若干片组成，其外缘与内缘上的螺孔分别与主从动半膜片联轴器连接，工作时发生扭转，膜片上的成型孔是为了增加弹性，由于弹性需要内外径的差值不宜过小，一般以传递中小功率为宜。
4、成型膜片的特征：每一膜片联轴器由单独一个膜片构成，膜片厚度从内径向外双曲线规律减小，以保持等强度条件，其材料利用率高，整体性好，特别适用于高速传动，但膜片的制造精度较高。
5、波形膜片的特征：膜片在轴向截面呈波形，弹性较高，补偿性能好。膜片的厚度有等厚与不等厚的单片双曲线型性能较好，目前应用较多。
以上就是今天的分享内容，不同行业不同设备对膜片联轴器的需求不同，因此昕德提醒：大家在选型时，建议出具详细的图纸，并且针对图纸和厂家进行有效的沟通确认，这样才能购买到合适的膜片联轴器，早日完成安装和调试工作，不影响企业生产进度。
