梅花垫规格型号怎么量 梅花胶垫规格型号
发布时间：2020-12-14 来源：梅花垫规格型号测量方法：
1、用测量工具规测量；
2、根据直径和长度；
3、根据形状查机械手册确定标准系列

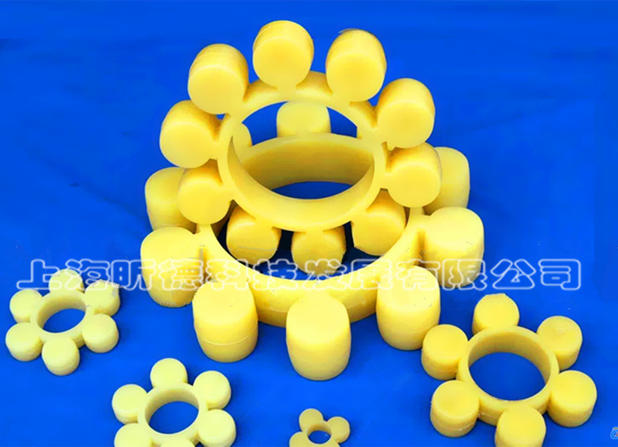

梅花垫分MT型（MT1-MT13）、T型六角垫、GR型(GR19-GR125)、GS型(GS9-GS75)，HRC六角垫、NM型弹性圈、液力偶合器（YOX），L型六角垫（联轴器六角垫）、NL尼龙内齿套、H型弹性块、橡胶齿轮等 。
产品型号 瓣数
MT-1 外径 48 内经 19 高度 12 型号 T-62
MT-2 外径 68 内经28 高度18 型号 T-65
MT-3 外径 82 内经 34 高度18 型号T-75
MT-4 外径 100 内经42 高度20 型号 T-79
MT-5 外径 122 内经52 高度25 型号T-90
MT-6 外径 140 内经64 高度30 型号T-94
MT-7 外径 166 内经90 高度30 型号T-100
MT-8 外径 196 内经100 高度35 型号T-108
MT-9 外径 225 内经115 高度35 型号T-126
MT-10 外径 255 内经140 高度45 型号T-135
MT-11 外径 295 内经170 高度 50 型号T-154
MT-12 外径 356 内经215 高度55 型号 T-170
MT-13 外径 391 内经 250 高度 55 型号 T-175
六角梅花垫尺寸表：
