扭力限制器联轴器工作原理

扭力限制器联轴器工作原理

扭力限制器（也叫扭矩限制器，安全联轴器、安全离合器，BMOOM限制器），是联接主动机与工作机的一种部件，主要功能为过载保护，扭力限制器是当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，打滑的同时也能一个信号输出停掉电机和减速机，当过载情形消失后自行恢复联结。

螺帽或螺栓调整弹簧力，预设其滑动扭矩。按工作原理可分为摩擦式扭矩限制器和钢球式扭矩限制器(滚珠式扭矩限制器），应用范围：电子装备行业、自动化生产线、输送机行业等。

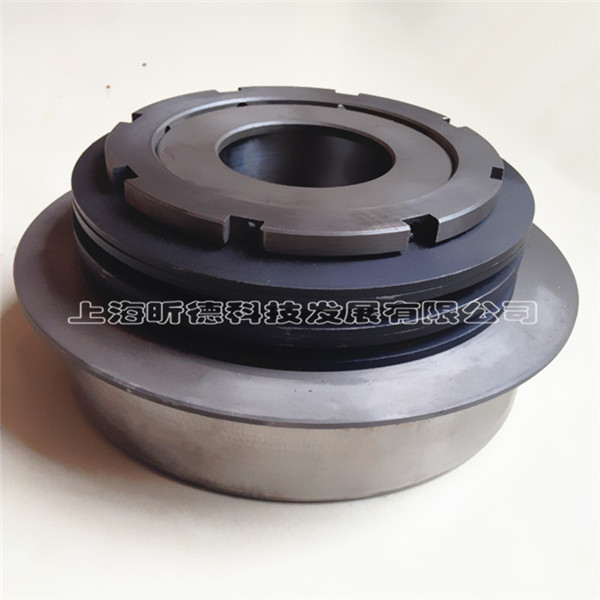

BML摩擦式扭力限制器保护原理摩擦型扭力限制器是利用锁紧螺母来使弹簧产生弹力，作用于摩擦片上， 链轮等轮状物体被夹在两片摩擦片之间，由于弹力的作用使得摩擦片和链轮间产生摩擦力，从而能传送扭矩。设备发生过载时，链轮和摩擦片之间产生相对滑动， 但是两者之间依然保持着打滑时的扭矩（依然有扭矩传动，只不过带不动传动端了），此时主动端空转，传动端停掉。消除过载后，扭力限制器会自动复位。

BMA钢球式扭力限制器工作原理采用精密弹簧控制临界扭矩，可以达到非常精准的扭矩值,同一外形尺寸产品，可以更换不同的内置弹簧来确定不同的打滑扭矩,用于一端是轴，一端是传动的安装,也可根据客户要求配备联轴器，以方便客户轴对轴链接。设备发生过载时传动端先停掉，主动端空转，但是钢球式的在过载的瞬间，扭力限制器可以轴向位移，给一个位移量，在旁边配一个接近开关检测这个位移能给一个信号输出，报警或者停掉电机电机，实现完全自动化。消除过载后，复位方式为一圈唯一位置（或根据要求多点）复位。

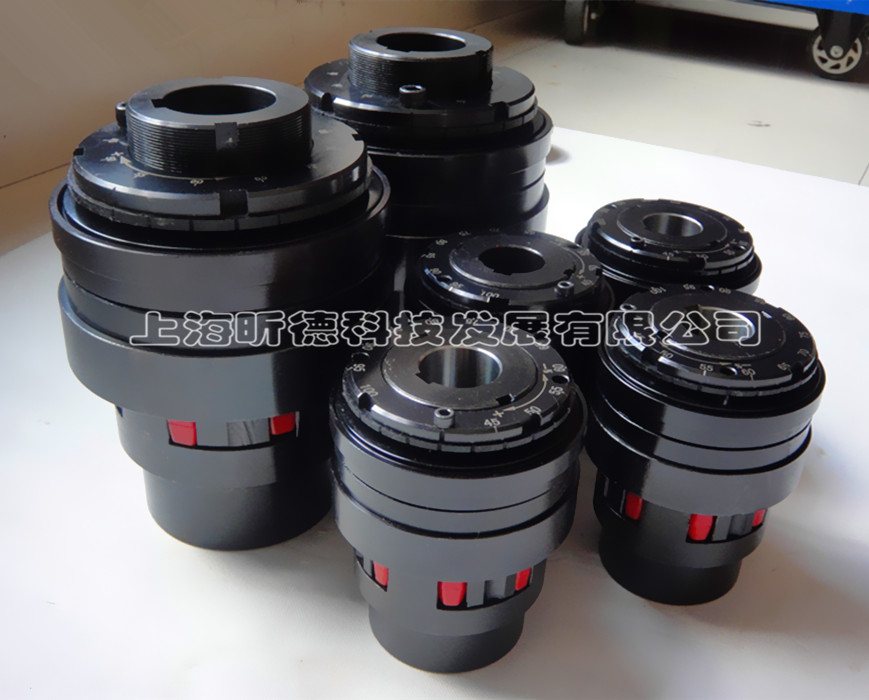

扭力限制器联轴器具有联轴器及扭矩保护器的双重功能。具有体积小、重量轻、传递扭矩大，不用液压油、不污染环境、无损坏零件，停机恢复时间最短。承受工作温度高，内部瞬时温度可达500℃以上。超载扭矩可无级调节，其大小不受转速高低的影响。节能降耗、传递效率高、安全可靠、安装调整方便、维护保养容易。可以承受尖峰冲击，扭力过载则联轴器打滑，保护机械超负荷运转时的安全，避免设备损坏与停机之损失。
